    АГЛЯД

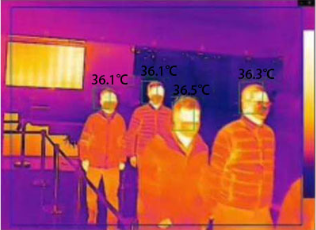

    Модуль датчыка інфрачырвонай масівы тэмпературы YY-160A - гэта прыкладанне для вымярэння тэмпературы на аснове інфрачырвонага датчыка 160 * 120. Модуль мае характарыстыкі бескантактавай, рэгуляванай адлегласці і хуткага рэагавання. Прадукт складаецца з модуля датчыка інфрачырвонага масіва тэмпературы YY-160A, платы перадачы USB-SPI і "фону маніторынгу хатняга кампутара YY-GUARD". Ён можа не толькі працаваць самастойна для кантролю цеплавога малюнка і тэмпературы, але таксама можа раздзяляцца і падключацца да ўбудаванай сістэмы. Гэта можна ахарактарызаваць як лідзіруючыя элементы інфрачырвонага выпраменьвання тэмпературы.

    11
    22

    Інфрачырвоны модуль вымярэння тэмпературы YY-160A з'яўляецца асноўным кампанентам прадукту. З дапамогай інтэрфейсу чалавек-машына FPC-15 для сувязі са знешнім светам прадукцыя разнастайная, і рэакцыя высокая.

    33
    44

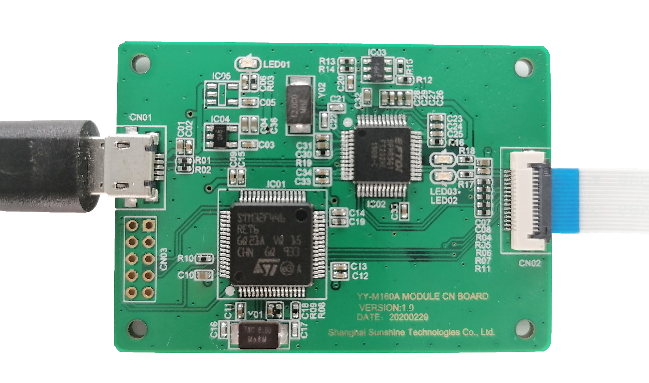

    Перадача USB-SPI

    Перахаднік зручны для некаторых кліентаў, якім не трэба SPI інтэрфейснага прыкладання, а непасрэдна падключацца да фонавага праграмнага забеспячэння V-COM віртуальным паслядоўным портам.

    Асноўныя тэхнічныя параметры

    55

    Дазвол: 160 * 120

    Інфрачырвоны дыяпазон даўжынь хвалі: 8-14 мкм

    Дыяпазон вымярэння тэмпературы:

    Агульны тып: 0-300 ℃

    Спецыяльны тып 1: 0-100 ℃

    Спецыяльны тып 2: 10-50 ℃

    Дакладнасць:

    Агульны тып: ± 2 ℃ альбо ± 2% ад вымеранай тэмпературы

    Спецыяльны тып 1: ± 0,5 ℃

    Спецыяльны тып 2: ± 0,3 ℃

    Паколькі дакладнасць спецыяльнага тыпу строгая, неабходна мець стандартную каліброўку корпуса ў рэжыме рэальнага часу

    Тып інтэрфейсу: 15 PIN-FPC

    Тып выхаду цеплавога малюнка: арыгінальная шкала шэрага 14 біт, можа быць выкарыстана ў якасці апрацоўкі выявы альбо дысплея прамога рэндэрынгу

    Тып выхаду тэмпературы: максімальная тэмпература, цэнтральная кропка, мінімальная тэмпература; няхай гэта будзе цэлая амплітуда альбо абраная вобласць, падтрымліваюць толькі гэтыя тры віды выхаду тэмпературы, акрамя таго, падтрымліваюць тэмпературу счытвання хатняга кампутара ў выпадковай кропцы

    Поле зроку (FOV): 59 ° (H) * 44 ° (V)

    Частата кадраў: 9-20 кадраў у секунду залежыць ад розных прыкладанняў

    Электрычныя характарыстыкі: дыяпазон напружання 4-5 В, магутнасць <= 0,4 Вт

    YY-GUARD Кампутар гаспадара адсочвае фон

    Фізічны інтэрфейс сувязі: USB-VCOM

    Максімальная колькасць вузлоў кантролю адначасова: 4

    Маніторынг тыпаў тэмпературы: максімальная, мінімальная, цэнтральная кропка або вобласць (гэта значыць, маніторынг экстрэмальнай тэмпературы ў пэўнай вобласці), выпадковы выбар кропкі (да 5 кропак адначасова)

    Фармат малюнка цяпла: чыста інфрачырвоны, можа супадаць з 7 відамі каляровай палоскі, колер малюнка багаты

    Тып сігналізацыі: экстрэмальнае значэнне або плошча звыш зададзенай тэмпературы
