  • Бескантактавы вымяральны тэмпературны модуль тэрмапілы інфрачырвонага датчыка MSA для сістэмы кантролю доступу

    Аднаточкавы інфрачырвоны модуль вымярэння тэмпературы тыпу MSA - гэта выдаленае прыкладанне для вымярэння тэмпературы, заснаванае на аднакропкавым інфрачырвоным датчыку, незалежна распрацаваным Sunshine Technologies. Модуль мае характарыстыкі бескантактавай, рэгуляванай адлегласці і хуткай рэакцыі. Модуль мае просты інтэрфейс сувязі, унікальная канструкцыя аптычнай структуры робіць яго прыдатным для дыстанцыйнага вымярэння тэмпературы. Ён шырока выкарыстоўваецца ў розных прыкладаннях, такіх як кантроль доступу, праходжанне варот і гэтак далей.


    Падрабязнасці пра прадукт

    Тэгі прадукту

    Агляд

    Аднаточкавы інфрачырвоны модуль вымярэння тэмпературы тыпу MSA - гэта выдаленае прыкладанне для вымярэння тэмпературы, заснаванае на аднакропкавым інфрачырвоным датчыку, незалежна распрацаваным Sunshine Technologies. Модуль мае характарыстыкі бескантактавай, рэгуляванай адлегласці і хуткай рэакцыі. Модуль мае просты інтэрфейс сувязі, унікальная канструкцыя аптычнай структуры робіць яго прыдатным для дыстанцыйнага вымярэння тэмпературы. Ён шырока выкарыстоўваецца ў розных прыкладаннях, такіх як кантроль доступу, праходжанне варот і гэтак далей.

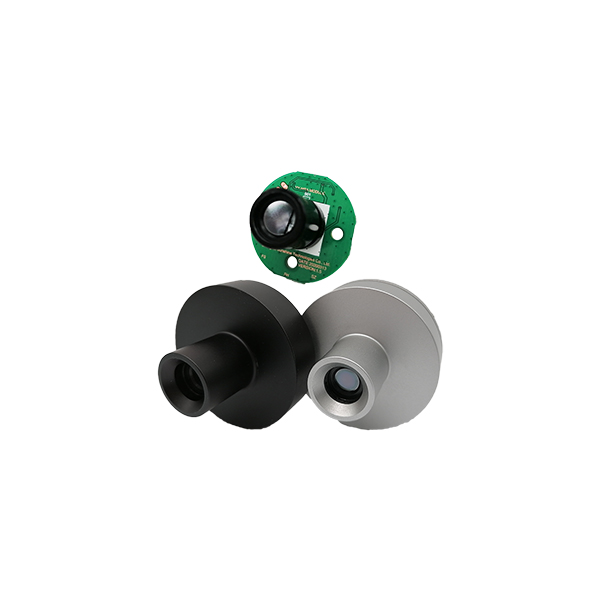

    MSA Single-Point Infrared Temperature Measurement Module

    Вызначэнні інтэрфейсу

    1

    Імя

    ПІН-код

    Апісанне

    Тып

    Заўвагі

    VCC

    1

    Уваход напружання 5-7 В

    Крыніца

    Пульсацыя≤20 мВ

    TXD

    2

    адпраўка паслядоўнага порта

    Сувязь

    3,3 В TTL

    RXD

    3

    прыём паслядоўнага порта

    Сувязь

    3,3 В TTL

    GND

    4

    Даведка

    Крыніца

     аа

    Асноўныя тэхнічныя параметры

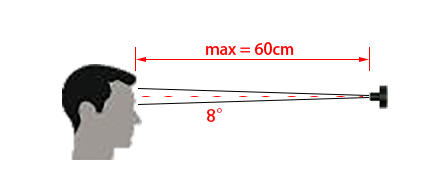

    Суадносіны DS: стандартнае 8: 1, пераўтворанае ў FOV каля 8 °

    Інфрачырвоны дыяпазон даўжынь хвалі: 8-14 мкм

    Дакладнасць перадачы дадзеных аб тэмпературы: 0,1 ℃

    Дыяпазон вымярэння тэмпературы:

    Універсальны: 0 ~ 300 ℃

    Спецыяльныя: 23 ~ 46 ℃ (з кампенсацыяй тэмпературы цела)

    Дакладнасць:

    Універсальны: ± 2 ℃ або 2% ад вымеранай тэмпературы

    Спецыяльны: ± 0,3 ℃

    Сувязь: паслядоўны порт UART

    Тып інтэрфейсу: 2,0 мм - 4PIN, падключэнне дадаткова

    Электрычныя характарыстыкі: дыяпазон напружання пастаяннага току 5 ~ 7 В, магутнасць≤40 мВт

    Умовы працы і захоўвання:

    Працоўная тэмпература: 0 ~ 50 ℃

    Тэмпература захоўвання і вільготнасць: -20 ~ 80 ℃; 45% вільготнасці без кандэнсату

    Індэкс каліброўкі тэмпературы: Каліброўка 2,5 см пры 37 ℃;

    Лепшая адлегласць выяўлення франтальнай тэмпературы чалавека: 20 ~ 50 см;

    Прыкладання і ўвагі

    Праграмы:

    Агульны тып: прамысловае вымярэнне тэмпературы электраэнергіі

    Спецыяльны тып: вымярэнне тэмпературы цела чалавека

    1
    22

    Увагі:

    Модуль вымярэння тэмпературы тыпу YY-MSA моцна ўплывае на ваганні тэмпературы навакольнага асяроддзя, забараняецца правяраць яго аголенай машынай альбо выкарыстоўваць пры дапамозе цеплавога ўдару, напрыклад, прамой дзьме ў порце кандыцыянера.

    Калі абалонка ўстаноўлена і ўключана, тэмпературу модуля можна дакладна вымераць, таму што модулю неабходна дасягнуць цеплавога балансу з тэмпературай навакольнага асяроддзя. Па дасягненні цеплавога балансу тэмпература навакольнага асяроддзя можа мяняцца павольна, напрыклад, абаграванне корпуса. Паводле вопыту, час цеплавога балансу складае 15 ~ 25 хвілін (у залежнасці ад абагравання і ізаляцыі розных корпусаў).
